제품소개

제품 특징

• 국내유일 국산화에 성공
• 초정밀치수 측정기계(Zoller) 5축 CNC Tool Measuring Machining 생산 공정으로 제작
• 초정밀 제작(ANCA), 5축 CNC Tool Grinding Machining으로 생산된 초정밀 공구

터빈발전기로타는 터빈로타와 연결된 고도의 가공기술로 만들어진다.
로타 샤프트(Rotor shaft)의 Wedge가 들어가는 Vent Slot 2차 가공은 Brazing Cutter로 가공되며 1회 공구 교환으로 40M~50M 이상 가공이 되어야 함으로 고주파 Brazing의 제작에 따라 공구 수명이 결정이된다.

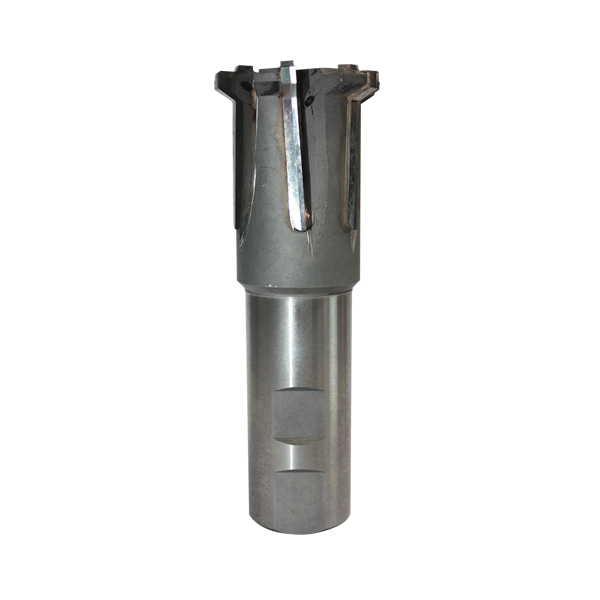

성산툴스에서 제작되는 Brazing Cutter는 지그재그 비틀림 형상으로 Rotor Vent Slot부 가공을 위해 초경으로 제작된 공구이며, 초경 솔리드 제품으로 기존 HSS 대비 생산성 및 공구의 수명을 획기적으로 향상시킨 제품이다.

제품 장점

• 터빈발전기로타 가공에 특화된 설계와 미크론 단위 초정밀 가공
• 다양한 피삭재 가공
  - 탄소강, 합금강, 스테인레스강, 알루미늄 합금등 다양한 피삭재에 적용
• 우수한 수명 보장
  - 신규 모재 및 최첨단 박막 적용으로 공구 수명 연장
  - 최적의 인선 형상으로 치핑방지 및 가공시간 향상
• 생산성 증대
  - 황,정삭 가공에 적용

Generator Rotor Slot Machining
