최고의 절삭공구를 생산하는 기업 (주)성산툴스

Power Plant Turbinee Rotor & Blade Tool

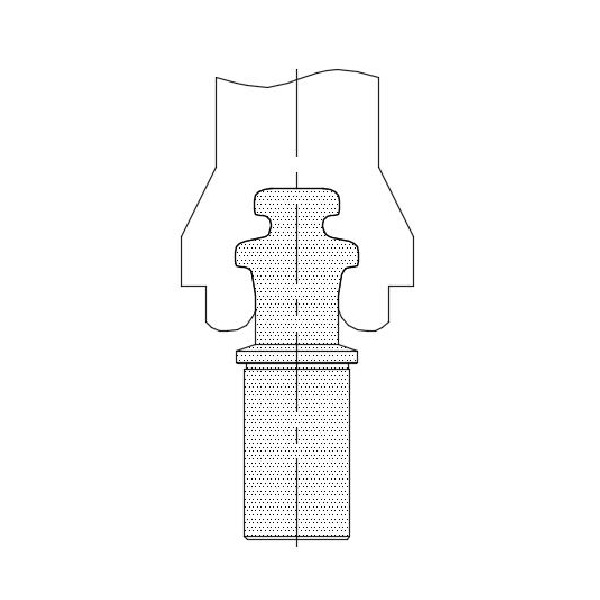

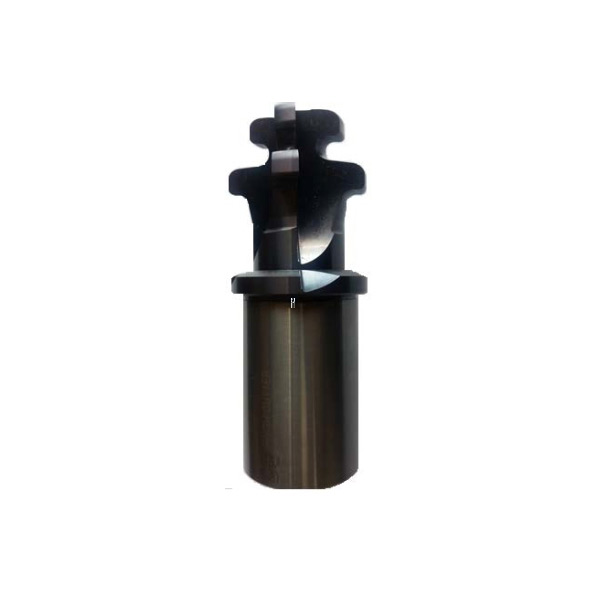

Blade Dovetail Cutter
Turbine Blade

본문

발전설비 터빈 블레이드 가공에 특화된 초정밀 가공툴

제품 특징

  • 국내유일 국산화에 성공
  • 초정밀치수 측정기계(Zoller) 5축 CNC Tool Measuring Machining 생산 공정으로 제작
  • 초정밀 제작(ANCA), 5축 CNC Tool Grinding Machining으로 생산된 초정밀 공구



발전설비 가공툴
터빈로타의 슬롯부는 로타가 고속회전시 발생하는 진동을 막기위해 핏치간 공차 5μ 이내의 초정밀 치수 공차가 요구된다.
터빈플레이드의 도브테일 슬롯부는 블레이드 조립 후 고속회전시 진동을 막기위해 핏치간 공차 2.5μ 이내의 초정밀 치수 공차가 요구된다.

터빈블레이드는 보일러 또는 원자로에서 발생하는 고압스팀(Steam)이 가지는 에너지(Energy)를 변환하는 다이야프램(Diaphragm)과 이속도 에너지(Energy)를 일로 변환시키는 역할을 하는 버켓(Bucket)의 기본구성 요소이며 이짝을 스팀터빈(Steam Trubine)의 단(Stage)라고 한다. 정익(Nozzle)과 동익(Moving Blade)이 터빈로타(Turbine Rotor)를 회전시켜 발전을 일으키는 구동 축 역할을 수행한다.

성산툴스에서 제작되는 버켓 Form Tool & Taper Ball End Mill은 Moving Blade 도브테일(Dovetail) 및 베인(Vane)부 가공을 하기 위하여 초정밀 치수공차가 요구되는 초경 공구이며, Moving Blade가 조립 되어 고속회전 시 진동 현상이 발생하면 터빈성능이 떨어져 한치의 실수도 허용되지 않는다.

제품 장점

  • 터빈블레이드 가공에 특화된 설계와 미크론 단위 초정밀 가공
  • 다양한 피삭재 가공
    - 탄소강, 합금강, 스테인레스강, 알루미늄 합금등 다양한 피삭재에 적용
  • 우수한 수명 보장
    - 신규 모재 및 최첨단 박막 적용으로 공구 수명 연장
    - 최적의 인선 형상으로 치핑방지 및 가공시간 향상
  • 생산성 증대
    - 황,정삭 가공에 적용
